Електролізна установка КЕУ-500, 500 г хлору на годину

Опис Електролізна установка КЕУ-500, 500 г хлору на годину

Характеристики

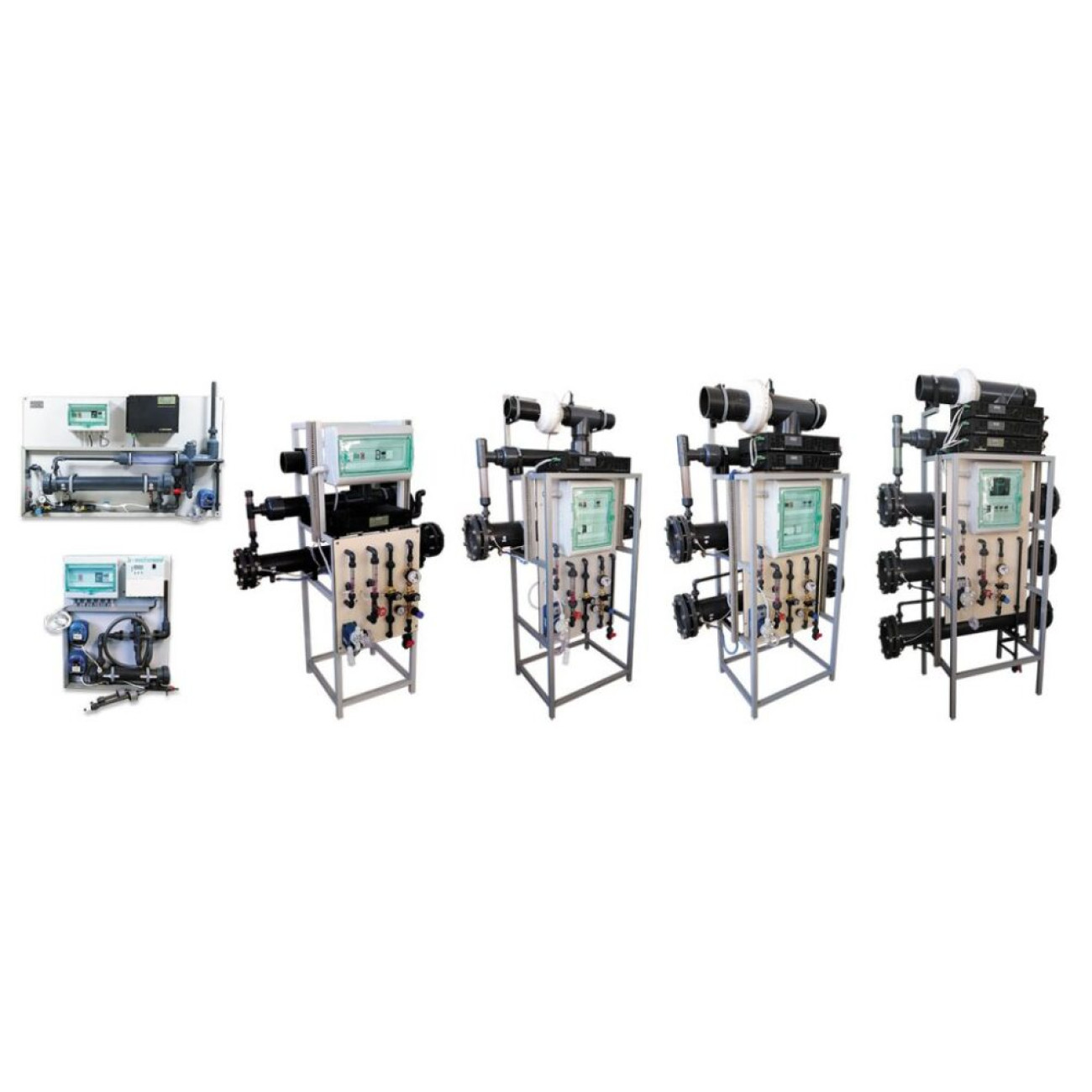

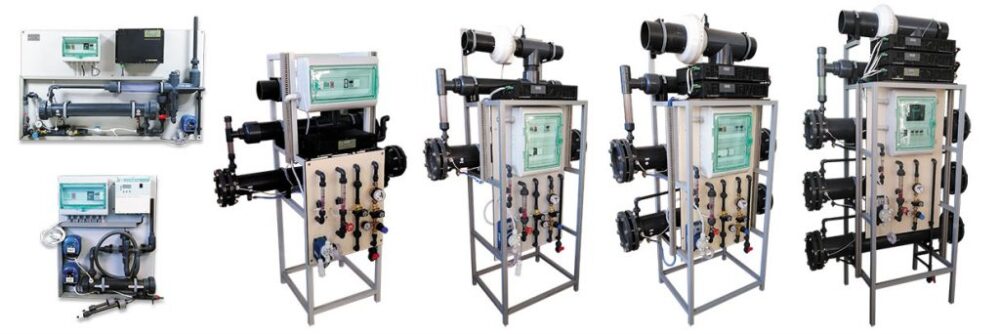

Трубчасто-комірчасті електролізні установки КЕУ виробляють з кухонної солі високоактивний розчин гіпохлориту натрію тривалого зберігання. Готовий продукт може використовуватись безпосередньо на місці його виробництва (On-Site). У комплект входить установка пом’якшення води та ємності для розсолу та готового продукту.

Робота установки повністю автоматизована та не потребує постійної присутності оператора. Контролюється рівень води в солерозчиннику, рівень в ємності готового продукту, температура в комірках, протока сольового розчину і води, протока повітря в газовідділювачі, напруга і сила струму на комірках, має вбудований лічильник годин роботи. За наявності збоїв у роботі установка автоматично вимикається та індикує на дисплеї тривожне повідомлення відповідного змісту. Після усунення причин вимкнення установка запускається в роботу.

Як опція установка може бути інтегрована в існуючу систему диспетчеризації або обладнана віддаленим доступом через мережу Ethernet або Internet.

Технологія отримання знезаражуючого розчину полягає у електролізі розчину кухарської солі

Загальний кінцевий процес перетворення розчину солі у розчин гіпохлориту натрію відбувається згідно з наступним рівнянням:

NaCl + H2O + 2e = NaOCl + H2↑

Кристалічна або таблетована сіль у солерозчиннику утворює насичений розчин з концентрацією близько 300 г/л. Вода для технологічного процесу проходить через систему пом’якшення. Частина цієї води подається в солерозчинник, друга частина безпосередньо перед електролізною коміркою змішується в певних пропорціях з насиченим розчином солі, що подається за допомогою дозувального насоса. Протік води і розсолу автоматично контролюється, щоб забезпечити стабільну концентрацію готового продукту. Також контролюється температура в комірці, рівні розсолу та готового продукту, процес розведення та примусового видалення електролізних газів. Газовідділення відбувається безпосередньо в установці, що унеможливлює попадання водню в ємність накопичення готового продукту. Обладнання автоматично вмикається та вимикається в залежності від інтенсивності витрат дезінфектанту. Контроль за станом та роботою установки може бути включений до загальної системи диспетчеризації на об’єкті.





ТЕХНІКО-КОМЕРЦІЙНА ПРОПОЗИЦІЯ



Для дезінфекції води в плавальних басейнах пропонуємо Вашій увазі електролізні установки КЕУ. Установки проточного типу КЕУ працюють за принципом трубчато-вічкового електролізу безперервної дії. Процес отримання суміші оксидантів на основі електрохімічно активованого гіпохлориту натрію із розчину кухарської солі повністю автоматизований. Роботою установки керує програмований контролер. Автоматизація процесу та безпека роботи забезпечуються здійсненням контролю за наступними параметрами: сила струму, напруга на електродних блоках, витрати води, витрати розсолу, витрати повітря для розведення електролізних газів, температура в електролізерах, рівень готового продукту в накопичувальних резервуарах, концентрація водню в повітрі робочої зони. При цьому забезпечується наявність запасу готового продукту.

Переваги використання електролізних установок для виробництва гіпохлориту натрію з кухарської солі на місці застосування.



- Процес отримання продукту екологічно чистий і не вимагає ніяких спеціальних заходів із захисту довкілля

- Установки КЕУ працюють повністю в автоматичному режимі і не потребують постійної присутності оператора

-  Економічна ефективність. Низька питома витрата солі та електроенергії

- Довговічність і енергозберігання. Матеріали, з яких виготовлено електроди (титан та каталітичне покриття анодів із оксидів металів платинової групи: рутенію та іридію) забезпечують мінімальну зношуваність і знижують перенапругу на електродах.

- Отриманий за допомогою електролізних установок продукт окрім гіпохлориту натрію містить у невеликих кількостях перекисні сполуки, діоксид хлору та озон. У поєднанні ці продукти проявляють синергію і багаторазово посилюють дезінфікуючу та окислювальну дію одне одного.

- Така суміш  не утворює, а навпаки, скорочує кількість шкідливих хлорорганічних сполук у воді.

- Використання електролізної установки дозволяє Вам уникнути перебоїв у поставках рідкого хлору, труднощів його транспортування та зберігання. Завдяки концентрації менше 1% продукт не відноситься до небезпечних речовин та практично не втрачає активний хлор. Це дозволяє завжди мати його необхідний запас на місці застосування та виробляти по мірі необхідності

- Дезінфікуючий розчин не відноситься до класу небезпечних сполук (концентрація активного хлору менше 1%)

- Використання електролізного гіпохлориту дозволяє не створювати зону відчуження навколо об’єкту використання та спеціальних заходів безпеки і цивільної оборони, як у випадку з рідким хлором

- Для забезпечення довговічної експлуатації установки, до її складу включено устаткування для пом’якшення води.



Промислові випробування та досвід експлуатації в басейнах показали, що:

- Завдяки високій окислювальній здатності продукту необхідна доза хлору зменшується на 15-20 відсотків у порівнянні з гіпохлоритом натрію марки «А».

-  Суттєво  (до 20-50%) знижуються витрати препаратів для зниження рівня рН.

- При використанні електролізного гіпохлориту через деякий час зникає і надалі не утворюється біоплівка в чашах басейнів, фільтрах та трубопроводах.

-  Гігієнічні та хімічні показники води, що обробляється продуктом електролізу розчину солі у порівнянні з гіпохлоритом натрію марки «А» набагато кращі. (Наприклад, вміст хлороформу знижується в 2-2,5 рази, утворення хлорамінів – в 2,5-3 рази).

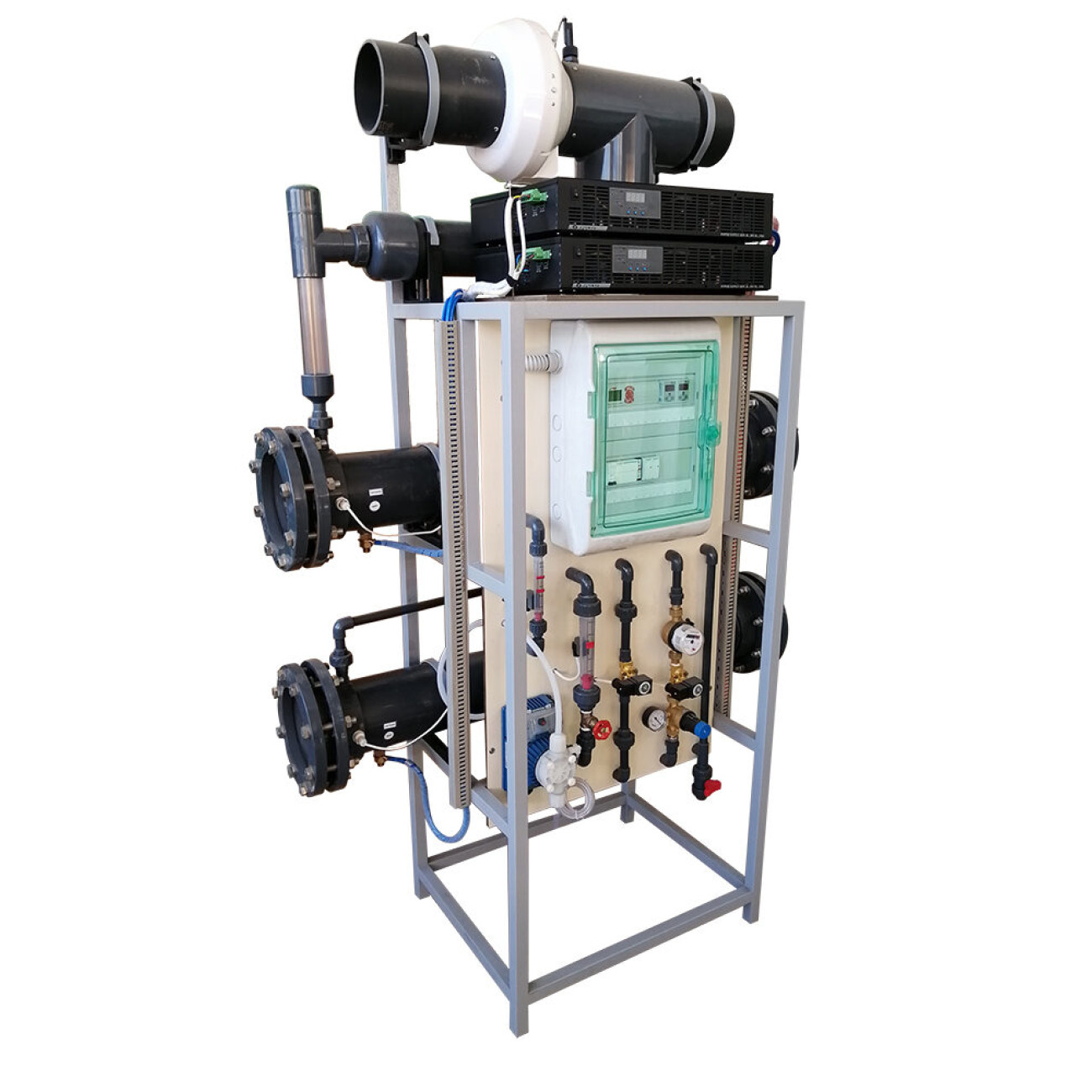

В комплекті установки:

-   Пом’якшувач вихідної води

-   Солерозчинник (сатуратор) об’ємом 300 л (або на запит)

-   Комірка проточна електролізна з блоком електродів та оглядовим склом -1 шт.

- Гідроблок подачі та налаштування на панелі, (редуктор тиску регульований, манометр, клапан електромагнітний, ротаметри витрат води та ропи з датчиками протоку, витратомір імпульсний, насос-дозатор сольового розчину, демпферний пристрій, клапан точного регулювання, зворотній клапан)

-  Блок газовідділювача фазовий з датчиком рівня рідкої фази

-  Ємність збору та дозування готового продукту ПЭ, 500 л (або на запит)

-  Джерело живлення імпульсне 30 V 70 A

-  Мікропроцесорний блок управління та захисту с дисплеєм тривожних повідомлень

-  Несуча рама-каркас із нержавіючої сталі

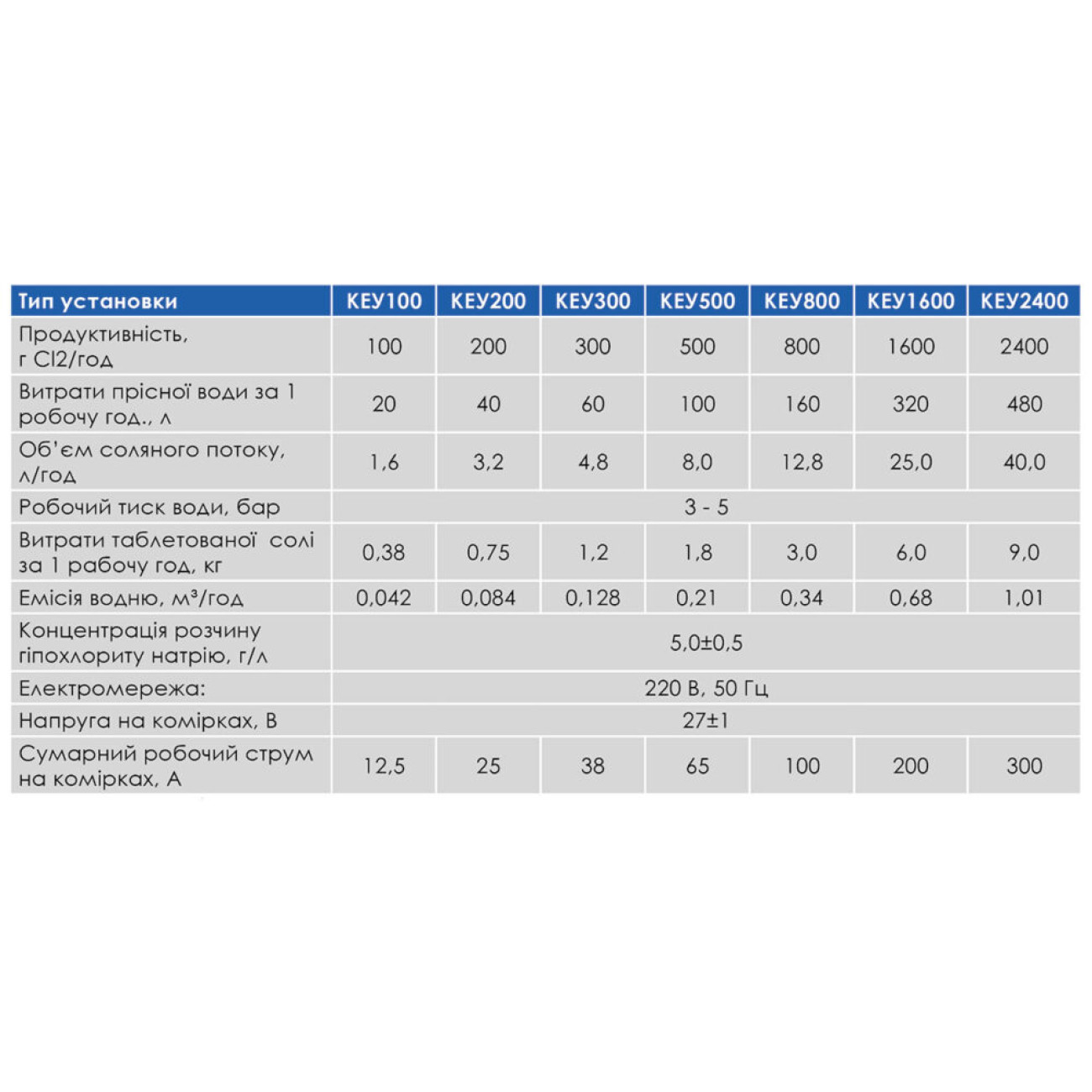

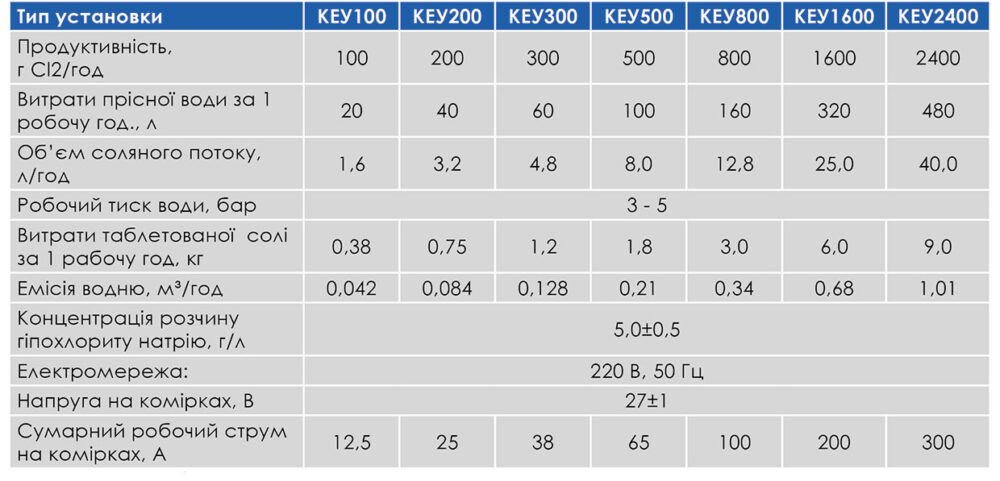

Технічні характеристики.



Тип:  КЕУ 500

 Установка електролізна для виробництва

водного розчину суміші оксидантів із

штучного соляного розчину (NaCl)

Продуктивність номінальна: г Cl2/год. 500

Витрати прісної води за 1 робочу годину, л 100

Необхідний робочий тиск води,   бар 2 - 5

Витрати солі за 1 робочу годину, кг 1,8 – 2,0

Емісія водню м³/год.

(при  t =20°C, p = 1,033 бар) 0,213

Вміст активного хлору в готовому продукті, г/дм3: 4,5-5,5

Питомі витрати солі на 1 кг активного хлору, кг 3,5-4,0

Питомі витрати електроенергії на 1 кг активного хлору, кВт 3,5-4,0

Встановлена потужність, кВт 1,5

Електрична мережа: 220В, 50 Гц

Напруга на електролізних вічках, В 27 ±3

Сумарний робочий струм на вічках, А 63





            Гарантійний термін на електролізні установки КЕУ-500 – 12 місяців.

            Термін служби електродних блоків – не менше 5 років.

            Термін служби електролізної установки – не менше 10 років.





ЕКОНОМІЧНА  ДОЦІЛЬНІСТЬ:

Сіль таблетована (10,5 кг ≈ 170 грн. )

+

 Електроенергія(10,0 кВт*год ≈ 100 грн.)

=

Гіпохлорит  натрію марки «А» (20 кг)
